1.主要规格与技术参数
1.1 通磨 5-80mm
切入磨 磨削直径 5-80mm
磨削较大长度200mm
切入磨 磨削较大长度 200mm
1.2砂轮规格 500*200*305mm
1.3导轮规格 300*200*127mm
1.4导轮转速 工作转速（8种） 13.16.22.29.40.53.73.94r/min
修正转速 300r/min
1.5导轮回转角度 垂直平面内 -2～+5°
水平面内 0～+3°
1.6进给手轮每转进给量 1.5mm
进给手轮每格进给量 0.01mm
微量进给每孔进给量 0.005mm
1.7切入快速移动量（手柄摆动120°） 0.5mm
1.8修整器刻度盘每转过一格进给量 0.015mm
1.9两砂轮导轮中心连线至托架底面高 210mm
1.10机床总功率 17kw
1.11机床引接电源 3N-50HZ380V
1.12机床外型尺寸(长*宽*高)1940*1630*1500mm
1.13机床净重约 3650kg
1.14机床精度 圆度 2um
圆柱度 3um
粗糙度 Ra0.32um
2、机床主要结构特点
2.1总体结构：

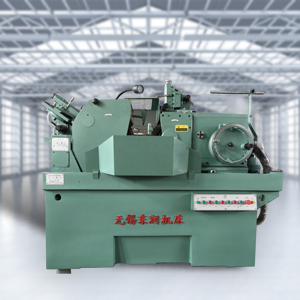

2.1.1机床为机型为M1080-01无心磨床。
2.1.2。机床布局采用砂轮架固定，导轮架移动进给布局，
2.1.3砂轮为悬臂式结构，砂轮主轴采用多片式长瓦液压膜轴承。
2.1.4导轮轴前轴承采用锥面滑动径向轴承，后轴承为径向止推组合球轴承。
2.1.5横进给机构采用滚针滑动导轨，进给用差动丝杆。
2.1.6砂轮和导轮修整均为液压传动，并附有仿形装置，适合切入磨削多台阶工件。
2.1.7导轮主轴变速采用交换齿轮（可根据客户需要设计变频调速）
2.1.8机床符合国家电器安全标准，采用独立电柜。
2.2修整器：采用固定式修整器；修整方式采用金刚石单点修整，砂轮外圆采用金刚石修整器笔。
